نظام دعم الكابلات
ما هو نظام دعم الكابلات؟
أنظمة دعم الكابلات هي بنية تحتية مصممة لإصلاح وإدارة الكابلات بشكل آمن ومنهجي ، وتستخدم على نطاق واسع في قطاعات البناء والصناعية والطاقة والاتصالات. تشمل وظائفها الأساسية حماية الكابلات من الأضرار الميكانيكية والتداخل البيئي مع تسهيل الصيانة والتوسع.
المكونات الرئيسية
صواني الكابلات
الأنواع: من نوع السلم ، من نوع الحوض ، من نوع الدرج ، وعرض السلك (مناسب لمتطلبات تبديد الحمل والحرارة المتغيرة).
المواد: الألومنيوم ، المغلفة بالإبوكسي ، الألياف الزجاجية المقواة ، مقاومة للحريق ، مجلفن الساخن ، البوليمر ، قبل الجالفان ، الفولاذ المقاوم للصدأ ، الزنك الألومنيوم.
التطبيقات: التوجيه الأفقي\/الرأسي لكابلات الطاقة والبيانات.
أقواس الكابلات
مثبتة على الجدران أو الأعمدة لدعم كابلات واحدة أو متعددة ، شائعة الاستخدام في المساحات المحصورة أو للتعزيز الموضعي.
قنوات الكابل
المعدن (للدرع EMI) أو PVC (فعال من حيث التكلفة) ، مما يوفر الحماية من الأضرار الفيزيائية أو الكيميائية.
سباق السباق
قنوات مغلقة مثبتة على السطح ، مثالية لمباني المكاتب أو مراكز البيانات.
الشماعات\/السنانير
تستخدم للتعليق المؤقت أو الكابلات الخفيفة الوزن (على سبيل المثال ، المراحل ، مصدر الطاقة المؤقت).
فوائد أنظمة علبة الكابلات
حماية كابل متفوقة
الحماية الميكانيكية: الصلب المجلفن\/بناء الفولاذ المقاوم للصدأ يقاوم التأثير أو منع السحق أو الانحناء
العزلة البيئية: يوفر تصميم الحوض المرفق بالكامل مقاومًا للغبار ، ومقاوم للماء (IP54) ، وحماية مقاومة للقوارض
حاجز السلامة: صواني الكابلات المصنفة الحريق معتمدة UL94 V -0 مع مقاومة اللهب {3}}
إدارة الصيانة الذكية
التصميم المعياري: موصلات الإصدار السريع تقلل من وقت التثبيت بنسبة 30 ٪
التوجيه المرئي: فتح صواني الشبكات تمكين فحص حالة الكابل في الوقت الفعلي
استعداد التوسع: 20 ٪ من السعة الاحتياطية المسبقة مسبقًا للترقيات المستقبلية
أنواع صواني الكابلات
علبة الكابل
القنوات المعدنية المعيارية (الصلب\/الألومنيوم) لدعم الكابل المفتوح. مثالية للنباتات الصناعية ومراكز البيانات. يوفر تهوية جيدة وسعة حمولة متوسطة (300 كجم\/م كحد أقصى). سهل التثبيت والتوسع.
النقل بالشاحنات
قنوات واقية مغلقة بالكامل (المعدن\/PVC). تستخدم في المكاتب والمستشفيات حيث هناك حاجة إلى الأسلاك المحمية. يوفر تدقيق الغبار\/الماء (IP54) ودرع EMI.
سلم الكابل
نظام إطار مفتوح للخدمة الشاقة لكابلات الطاقة الكبيرة. يعالج الأحمال المتطرفة (150 كجم\/م+) على فترات طويلة (6 م). مثالي لمحطات الطاقة وحفارات النفط. تبديد حرارة ممتازة.
شبكة الكابل
شبكة مرنة خفيفة الوزن لسهولة إدارة الكابلات. غالبًا ما تستخدم في مراكز البيانات ومواقع الاتصالات. يسمح بتغييرات سريعة وتدفق الهواء الجيد. تثبيت بسيط خالي من الأدوات.
خيارات المواد لأنظمة علبة الكابلات
مغلف الايبوكسي
صواني الصلب المجلفن مع طلاء مسحوق الايبوكسي\/البوليستر. ملونة ، جمالية ، ومقاومة للتآكل المعتدل للاستخدام الداخلي. الطلاء أقل دواما. تستخدم في المكاتب\/مراكز التسوق.
قبل غالفان
electro-galvanized Steel (5-12 μM Zinc Layer). فعالة من حيث التكلفة ولكن عرضة للصدأ الأبيض في الرطوبة. Lifespan: 5-8 سنوات في الهواء الطلق.
مقاوم للحريق
الصواني الفولاذية مع طلاء قاسي. قم بالتوسع أثناء الحرائق ، وتوفير الحماية {0}} min (gb 8624 b1). ثقيلة و 50 ٪ أقدم. للبنية التحتية الحرجة.
الساخنة ديب المجلفن
انخفض الصلب في 450 درجة الزنك (أكبر من أو يساوي طلاء 65 ميكرومتر). مقاومة تآكل متفوقة ، 20-30 العمر. تستخدم في النباتات الكيميائية\/المناطق الساحلية.
الزنك الألومنيوم-ماجنيسيوم
Zn +5 ٪ al +3 ٪ mg طبقة سبيكة. 3-5 x أكثر مقاومة للتآكل من HDG ، خدوش الشفاء الذاتي. 30 ٪ أكثر تكلفة. مثالية للبيئات الخارجية\/المالحة.

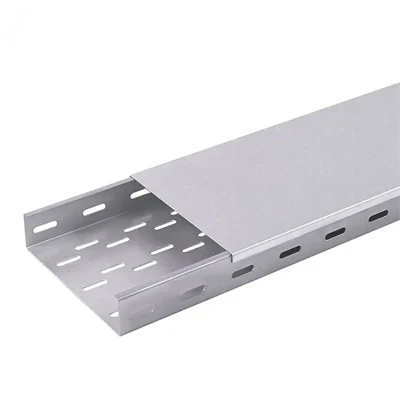

الفولاذ المقاوم للصدأ
304\/316 بناء الصلب. قوة عالية ، مقاومة للحمض ، غير المغناطيسية. 4-5 x pricier من glvanized ؛ للصناعات الغذائية\/النووية.
صواني الألومنيوم
سبيكة الألومنيوم الأكبر. خفيفة الوزن (1\/3 وزن فولاذي) ، emi-sielding. انخفاض سعة الحمل ؛ تستخدم في مراكز البيانات.

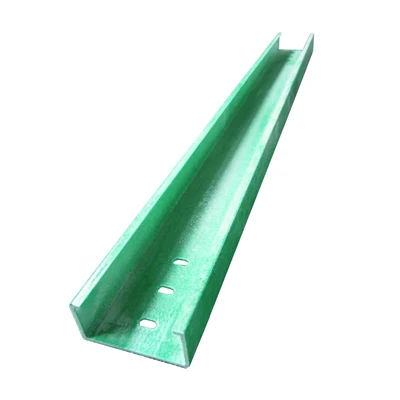

الألياف الزجاجية المعززة البلاستيك
الألياف الزجاجية بوليستر مركب. العزل ، مقاوم للأسفاطرة عليهغ (2-12). هش ، حساس للأشعة فوق البنفسجية ؛ للمحطات الفرعية\/معالجة الماء.

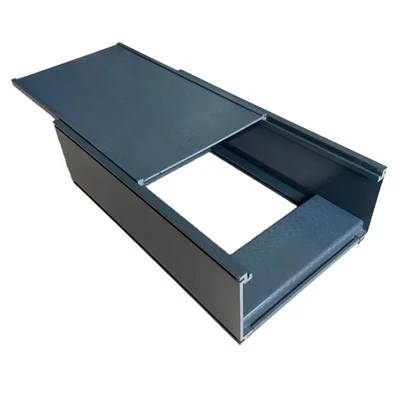

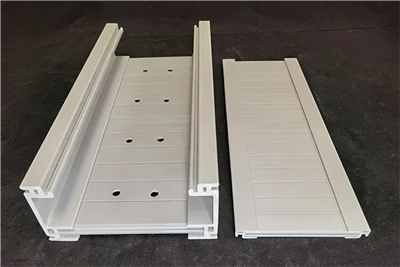

البوليمر
PVC\/PE\/PP المواد. الضوء ، العزل ، رخيصة. مقاومة حرارة منخفضة (أقل من أو تساوي 60 درجة) ؛ المختبرات\/غرف التنظيف.
ما الذي تبحث عنه عند شراء صواني الكابلات؟
بعد ذلك ، النظر في وزن الكابل والانتشار. تحتاج الكابلات الثقيلة إلى الصواني السميكة أو الصواني المعززة. للامتدادات الطويلة ، استخدم مواد السيدة عالية أو تقليل تباعد الدعم. اترك 20 ٪ قدرة إضافية للتوسع في المستقبل. تعمل التصميمات المعيارية على تحسين كفاءة التثبيت ، في حين أن الصواني المفتوحة تخفف الصيانة.
عند شراء صواني الكابلات ، فكر أولاً في البيئة. بالنسبة للمناطق المسببة للتآكل مثل النباتات الكيميائية أو السواحل ، اختر غلفنًا الساخن ، والزنك الألومنيوم أو صواني الفولاذ المقاوم للصدأ. استخدم صواني الألومنيوم أو المحمية في مراكز البيانات الحساسة لـ EMI. حدد صواني مقاومة للحرائق أو صواني معدنية مقاومة للحريق للمناطق المعرضة للحريق.
وأخيرا ، التكلفة التوازن والجودة. استخدم الفولاذ المجلفن الاقتصادي في المناطق العادية والمواد المتميزة في المناطق الحرجة. على الرغم من أن الزنك-الألومنيوم-ماجنيسيوم يكلف أكثر مقدمة ، إلا أن عمره طويل يقلل من تكاليف مدى الحياة. اطلب دائمًا تقارير رذاذ الملح وتحميل التقارير ، وفحص المشاريع السابقة للمورد.
عمليات التشطيب من صينية الكابل
الطلاء المجلفن هو الطلاء الأكثر استخداما على نطاق واسع لصواني الكابل هو المجلفنة. إنه فعال من حيث التكلفة ، ويحمي من مجموعة واسعة من المواد الكيميائية البيئية ، وهو شفاء ذاتي إذا أصبحت المنطقة غير محمية بسبب التخفيضات أو الخدوش. يتم طلاء الصلب بالزنك من خلال التحليل الكهربائي عن طريق غمسه في حمام من أملاح الزنك.
مجموعة من الكربونات والهيدروكسيدات وأكاسيد الزنك تشكل فيلمًا وقائيًا يحمي الزنك نفسه. ترتبط مقاومة التآكل مباشرة بسمك الطلاء وقسوة البيئة.
يتم إنتاج ما قبل الجالفانج المسبق ، والمعروف أيضًا باسم مطحنة الطاحونة أو المطحنة الساخنة ، في مصنع متدحرز عن طريق تمرير لفائف فولاذية عبر الزنك المنصهر. ثم يتم شق هذه الملفات إلى الحجم وملفقة.
المناطق التي لا يتم طلاءها عادة أثناء التصنيع ، مثل التخفيضات واللحامات ، محمية بواسطة الزنك المجاور ، الذي يعمل بمثابة أنود تضحية. أثناء اللحام ، قد تترك مساحة صغيرة تتأثر مباشرة بالحرارة عارية ، ولكن تحدث نفس عملية الشفاء الذاتي.
يتطلب G9 0 طلاء 0. وفقًا لـ A653\/A653M -06 A ، لا ينصح بشكل عام بالاستخدام في الهواء الطلق أو في البيئات الصناعية.
يتم تجميع الدرج بأكمله ، يتم غمر الدرج بأكمله في حمام من الزنك المنصهر. ينتج عن هذا طلاء على جميع الأسطح ، بما في ذلك الحواف والثقوب واللحامات.
يتم تحديد سمك الطلاء بطول الوقت كل جزء غمر في الحمام وسرعة الإزالة. يخلق جلفنة الساخنة بعد التصنيع طلاءًا أكثر سمكًا من العملية المسبقة قبل الجالفان ، مع ما لا يقل عن 3 أو أوقية لكل قدم مربع من الصلب أو 1.50 أوقية لكل جوانب على كل جوانب من الورقة (وفقًا لـ ASTM A123 ، الصف 65).
تركيب وصيانة أنظمة علبة الكابلات
عملية التثبيت
تتمثل الخطوة الأولى في عملية التثبيت في تحديد موقع نظام علبة الكابلات ، باتباع الرسومات الصادرة للبناء (IFC). بعد ذلك ، قم بإعداد جميع المواد والأدوات اللازمة للتثبيت. يجب اختبار الأدوات خلال هذا الوقت للتأكد من أنها تعمل بشكل صحيح. بعد ذلك ، قم بتثبيت درج الكابل لضمان استقرار النظام. تأكد من وجود مساحة كافية للوصول الكافي للتثبيت والصيانة. قم بتوصيل تجهيزات علبة الكابلات والأقسام وأرصاف الأقسام باستخدام لاعبي الترابط أو الموصلات الميكانيكية.
اعتبارات التثبيت
عند تثبيت صواني كابلات الأسلاك ، يجب مراعاة عدة عوامل لضمان الأداء الأمثل والسلامة ، بما في ذلك:
● سعة التحميل: تعتمد سعة تحميل صواني كبل الأسلاك على المواد وحجمها وتكوينها. من المهم اختيار علبة يمكن أن تدعم وزن الكابلات وأي ملحقات إضافية.
● إمكانية الوصول: يجب تثبيت صواني كابلات الأسلاك للسماح بسهولة الوصول إلى الكابلات وصيانتها. قد يتطلب ذلك استخدام رفوف السلم أو الممرات أو نقاط الوصول الأخرى.
● متطلبات التخليص: يجب تثبيت صواني كابل الأسلاك مع خلوص كافٍ من المواد القابلة للاحتراق ، والعرقلة ، والمخاطر الأخرى. قد يتطلب هذا الامتثال لقواعد وأنظمة البناء المحلية.
● الحماية من الحرائق: يمكن تثبيت صواني كابلات الأسلاك مع الطلاء المقاوم للحريق أو العزل لتقليل خطر الحرائق والحماية من انتشار النيران.
● التأريض والترابط: يجب أن ترتكز صواني كابلات الأسلاك بشكل صحيح وربطها لضمان السلامة الكهربائية ومنع المخاطر المحتملة.
متطلبات الصيانة
يعد الصيانة السليمة لصواني كابلات الأسلاك أمرًا بالغ الأهمية لطول العمر والفعالية المستمرة في إدارة الكابلات. تشمل مهام الصيانة الرئيسية:
● عمليات التفتيش العادية: إجراء عمليات تفتيش منتظمة لصواني كابلات الأسلاك لتحديد أي علامات على الأضرار أو البلى أو التآكل. ويشمل ذلك التحقق من الدعم الفضفاض أو التالف أو التجهيزات أو الأغطية.
● التنظيف: صواني كابل الأسلاك النظيفة بانتظام لإزالة أي غبار أو حطام متراكم أو ملوثات أخرى يمكن أن تتداخل مع التهوية المناسبة وتبديد الحرارة.
● التشحيم: تشحيم أي أجزاء متحركة أو مفصلات في صواني كابل الأسلاك لضمان التشغيل السلس ومنع الصدأ أو التآكل.
● إدارة الكابلات: إدارة الكابلات داخل صواني كابلات الأسلاك لمنع الاكتظاظ أو التشابك ، مما قد يسبب أضرارًا أو يقلل من الكفاءة.
لضمان عمل نظام علبة الكابل على النحو الأمثل ، قم بإجراء العديد من الشيكات لتأكيد كل شيء في مكانه. تحقق من أن المواد تتوافق مع الرسومات الصادرة للبناء (IFC) ، وإجراء عمليات تفتيش بصرية لمساحة درج الكابلات ، والطول ، والطول ، والعرض. تحقق من الدعم والأقواس للتأكد من أنه يمكنهم التعامل مع وزن الكابل والدرج.
بالإضافة إلى ذلك ، تأكد من أن تثبيت علبة الكابل لا يتداخل مع المعدات أو الخدمات الأخرى ، والتحقق من تثبيت الموصلات والمفاصل بشكل صحيح. لتأكيد أن نظام علبة الكابلات متينة وآمنة في المواقع الضرورية وتأكد من تثبيت البراغي والمكسرات والنظام الهيكلي بإحكام
تحتوي صواني كابلات الأسلاك على مجموعة واسعة من التطبيقات عبر مختلف الصناعات. بعض الاستخدامات الأكثر شيوعا تشمل:
● المرافق الصناعية: تستخدم صواني كابلات الأسلاك عادة في المرافق الصناعية لإدارة ودعم كميات كبيرة من الكابلات والأسلاك الكهربائية. وهي مفيدة بشكل خاص في المناطق ذات المخاطر العالية للتعرض للظروف البيئية القاسية ، مثل الغبار أو الرطوبة أو المواد الكيميائية.
● المباني التجارية: تستخدم صواني كابلات الأسلاك على نطاق واسع في المباني التجارية لتوجيه وتنظيم الكابلات للإضاءة و HVAC والأمن والاتصالات. يمكن تثبيتها في الأسقف أو الجدران أو الأرضيات ، اعتمادًا على الاحتياجات المحددة للمبنى.
● الاتصالات السلكية واللاسلكية ومراكز البيانات: تعتبر صواني كابلات الأسلاك ضرورية في مجال الاتصالات ومراكز البيانات ، حيث يجب إدارة كميات كبيرة من الكابلات بكفاءة وأمان. يمكن استخدامها لتوجيه وتنظيم الكابلات للخوادم وأجهزة التوجيه والمفاتيح والمعدات الأخرى.
● المنازل السكنية: يمكن أيضًا استخدام صواني كابلات الأسلاك في المنازل السكنية لإدارة وتنظيم الكابلات للأتمتة المنزلية وأنظمة الترفيه والأجهزة الكهربائية الأخرى.
